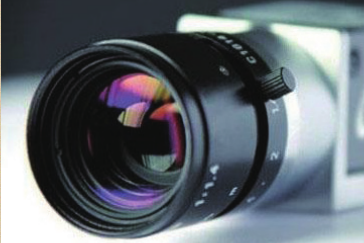

內部細節展示 全進口相機 德國Basler

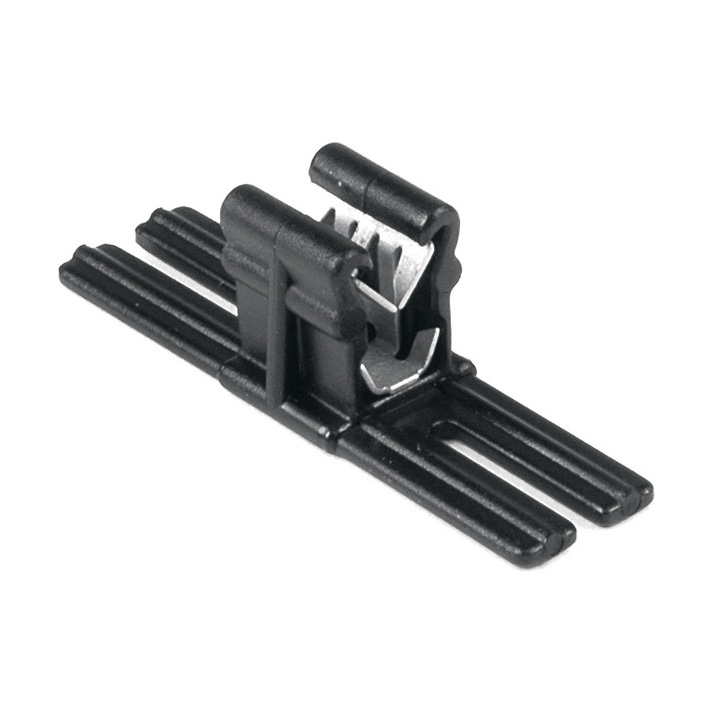

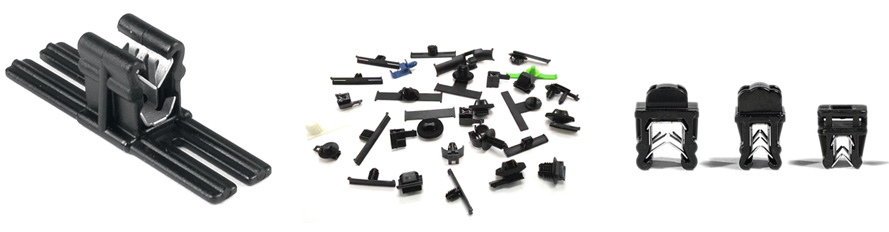

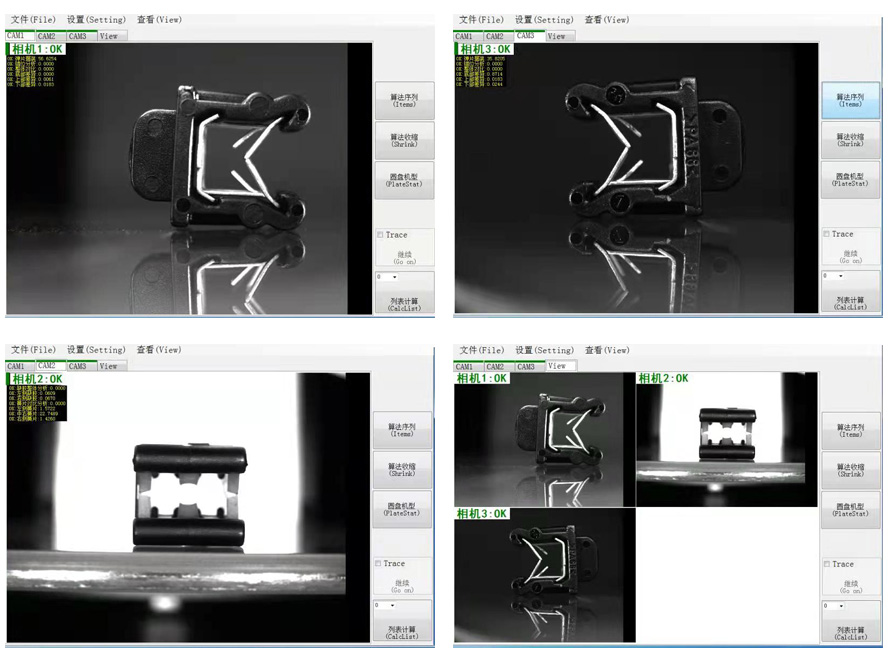

汽車卡扣
精質智能/優勢
【功能簡介】
1.產品上料方式
同的產品選用不同的上料方式，控制上料速度的穩定性，上料均勻也是控制檢測穩定性的關鍵 。 振動盤表面經過特殊處理防止粘料和劃傷 。
2.光源控制
1>針對不同的缺陷精準選用不同的光源
2>光源產用封閉式檢測，防止外界光源干擾，以免誤檢測

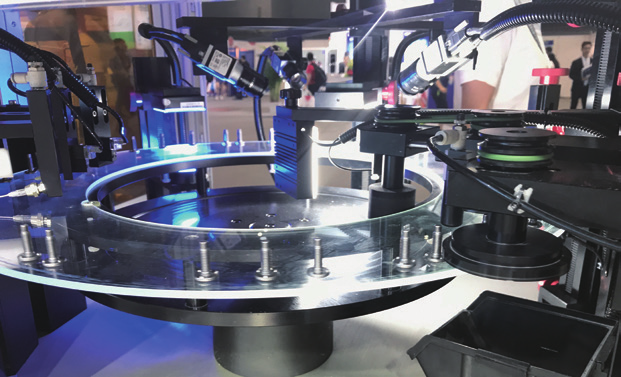

3.旋轉盤控制
合理的機械結構，控制旋轉平臺的穩定性，垂直度水平度控制絕對公差
4.良品不良品分類
根據客戶要求，良品不良品分類可以根據客戶的要求定制
1>良品
2>表面缺陷
3>尺寸不良
4>預留位
5.深度學習算法
人工智能算法和實時圖像分析技術,讓檢測變得更穩定更高效
【產品簡介】
無錫精質智能裝備有限公司，累積多年光學影像篩選機行業經驗，著手專注光學影像篩選機之設計研發。公司設有獨立軟件研發中心、高技能的優秀團隊，對公司每一臺光學篩選機、每一個零部件，都經過大量的比選，同時，整機性能的綜合優化也使設備的生產效率達到行業領先水平。
【檢測對象】

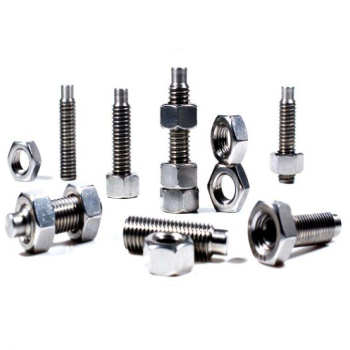

（1）發動機高強度螺絲、螺帽、航空航天緊固件部件、汽車門板內襯卡扣、保險杠卡扣、輪眉卡扣、連接器注塑件、壓線端子、汽車保險盒、注塑螺絲、車門限位橡膠件、聚氨酯緩沖塊等。

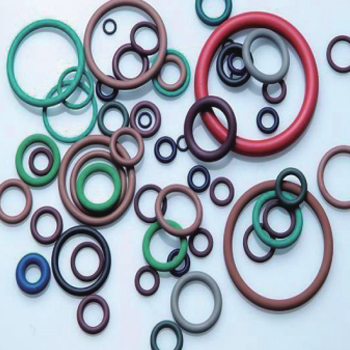

（2）汽車墊片、金屬平墊、彈墊、橡膠O型圈、全氟醚O型圈、氫化丁晴O型圈、全氟醚橡膠、油封、聚四氟乙烯墊圈、聚氨酯油封、ED圈、橡膠矩形圈、組合墊圈、包氟圈包覆墊、硅膠耳塞、耳機耳塞、防塵塞、硅膠塞等。
（3）接骨板、髓內釘、頜內鋼板、顱孔連接片、骨螺釘、錨釘、脊柱內固定器配件等。
（4）手機卡托、手機卡連接器、存儲卡連接器、電池座連接器、耳機連接器、USB連接器、串口連接器、USB Type C連接器、BTB連接器、FPC連接器、MIM連接器等。
（5）端子電鍍不良、焊點不良、變形、裂口、劃傷、劃痕、焊點凸起、混料、產品尺寸、絕緣套贓污、絕緣護套注塑缺膠、銅管堵料、水印、鎖螺絲孔內缺陷等。
（6）磁瓦破損、缺口、崩塊、涂層不良、凹坑、凸點、變形、粘膜、相關尺寸等。
【技術參數】
|
設備類型
|
高速檢測機(專用環形玻璃轉盤)
|
|
適用產品
|

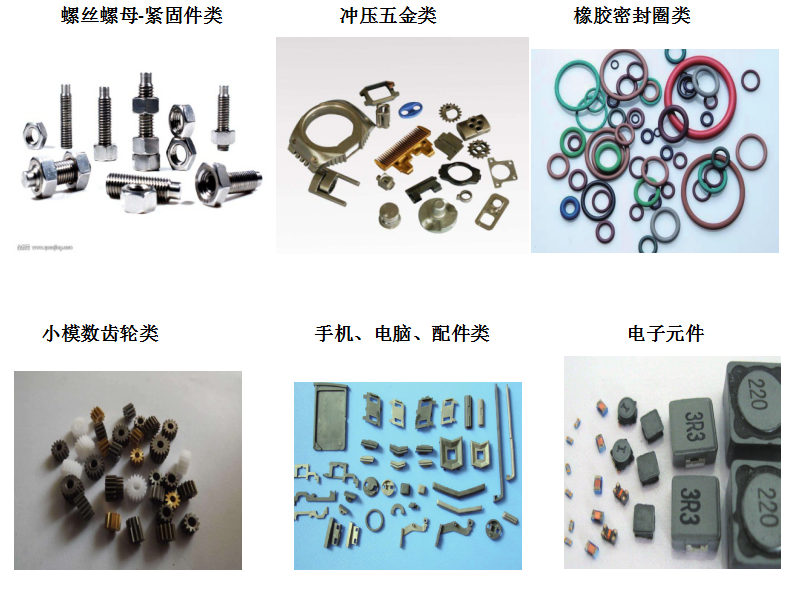

螺絲螺帽類、沖壓五金件、橡膠密封圈、墊片、醫療植入產品、端子、磁瓦
|
|
檢測速度
|
每分鐘200-1000個(主要依振動盤的送料速度及產品大小)
|
|
篩選精度
|
0.1mm、0.01mm、0.001mm（根據相機精度配置）
|
|
光學系統
|

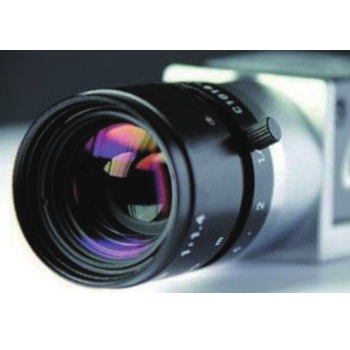

德國basler工業相機（高倍率CCD）、日本進口鏡頭、專業光源系統
|
|
控制系統
|
臺灣研華工業電腦、FPGA高速處理電路、精質IO板卡
|
|
檢測軟件
|
精質智能視覺檢測系統
|
|
進料系統
|
專用進料導軌，振動盤設備-套,自動補料儲料斗設備(選配)
|
|
包裝系統
|
自動計數及包裝機(選配）
|
|
電源電壓
|
220V, 50Hz
|
|
額定功率
|
1kW
|
|
設備重量
|
500kg
|
|
設備尺寸
|
1000mm (長)×1000mm (寬)×1800mm(高)
|

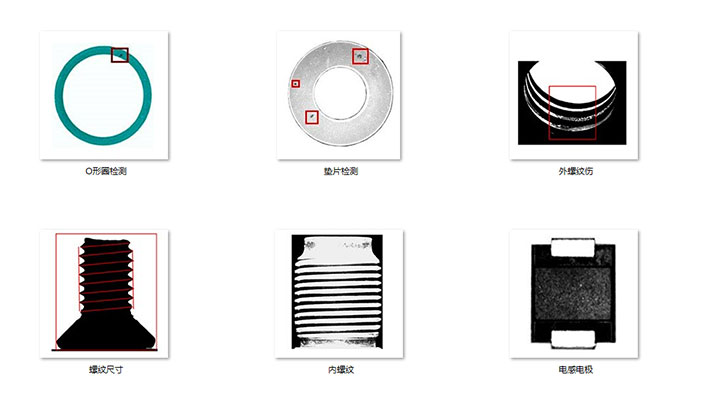

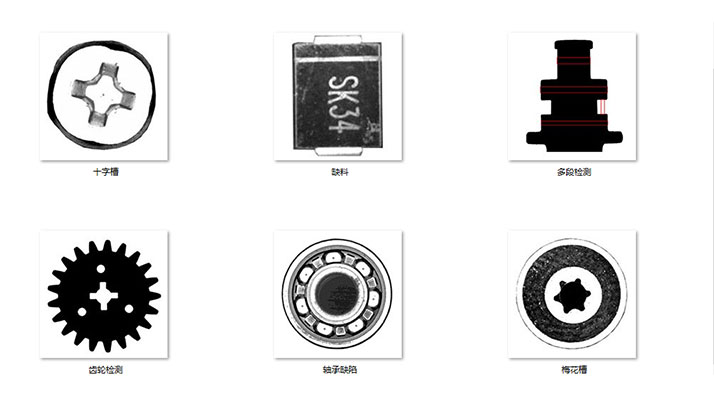

【不良品檢測圖片】
【檢測原理】

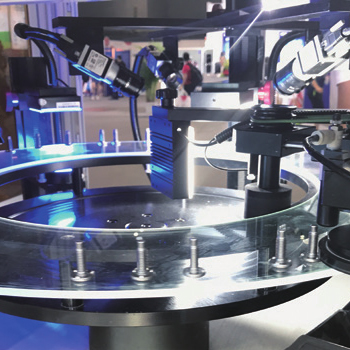

本設備主要用于可平穩放置的螺絲螺帽類、沖壓五金件、橡膠密封圈、墊片、醫療植入產品、端子、磁瓦等零部件的質量檢測與篩選。設備主要是通過工業CCD相機(德國Basler)，利用玻璃的高透光性，對工件全方位拍照采圖，把采集到的產品圖片傳送到工業計算機，工業計算機中的檢測軟件通過合格品與次品之間存在圖像灰階差別，從而使系統能夠精確識別出次品；同時，通過FPGA技術，將不合格品剔除。
【軟件功能】
1、簡單的操作界面，方便工人操作。
2、支持不同客戶、不同質量標準的設置功能。
3、與現場設備生產同步，實時顯示產品圖像信息。
4、可以根據客戶要求，實時生成批次號；支持在生產過程中，修改批次號。
5、每個批次號生產結束時，自動生成該批次號產品的質量報表；支持自動打印功能。
6、所有批次號的產品質量，隨時可以回調，分析產品質量信息。
7、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間。
8、金牌技術服務功能，隨時解決操作難點。
注：軟件功能可根據用戶要求實現完全定制！

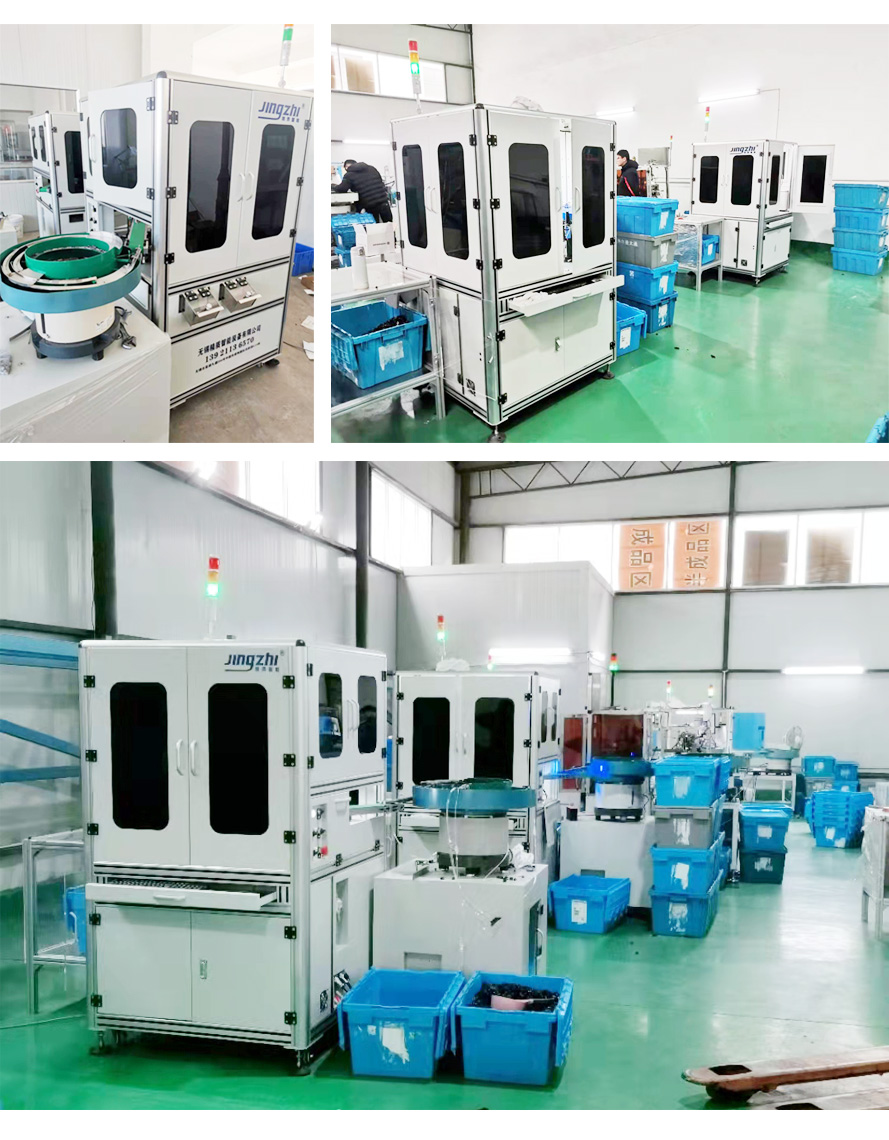

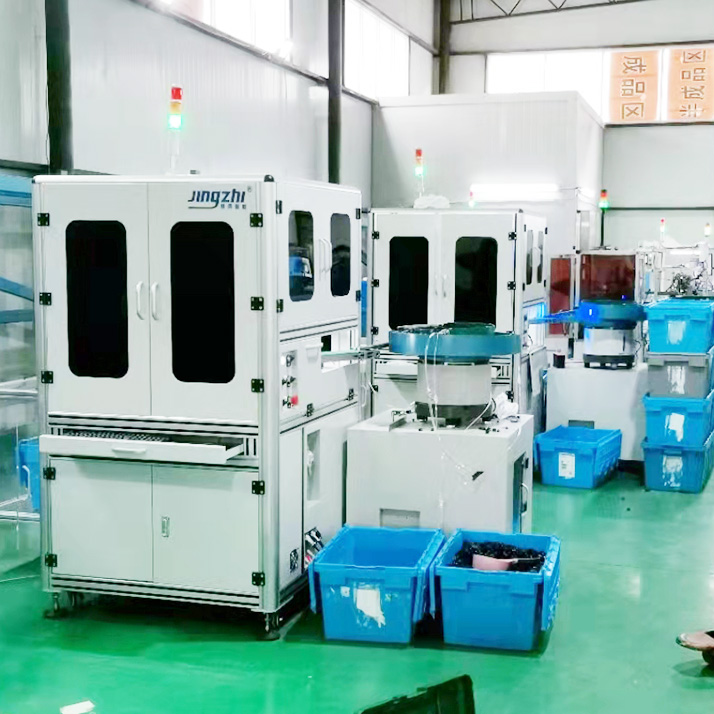

【現場應用】
